Referenzen:
_

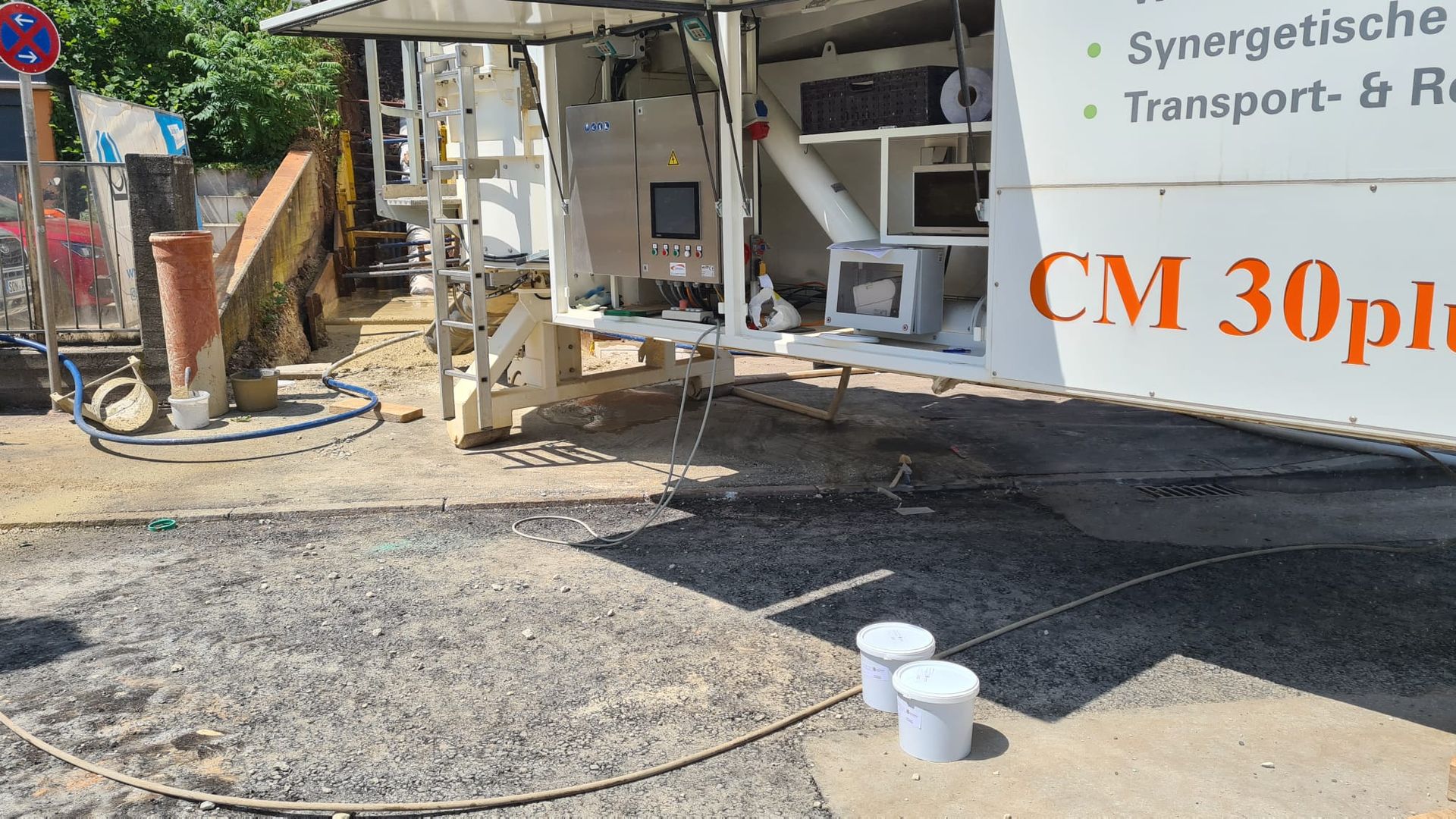

BV: Erneuerung einer WL DN 400 in Coburg, Neuer Weg
Herausforderung: Rohrgrabenverfüllung unter beengten Verhältnissen, sehr kurzes Baufenster für die Umsetzung
Vorgabe AG: abschnittsweiser Einbau eines ZFSV*
Lösung:
Mischen größerer Mengen eines ZFSV* auf der Baustelle mit der CM 30plus.
*ZFSV = zeitweise fließfähige selbstverdichtende Verfüllbaustoffe.
Hergestellt nach den Hinweisen der FGSV (Forschungsgesellschaft für Straßen- und Verkehrswesen; Arbeitsgruppe Erd- und Grundbau).

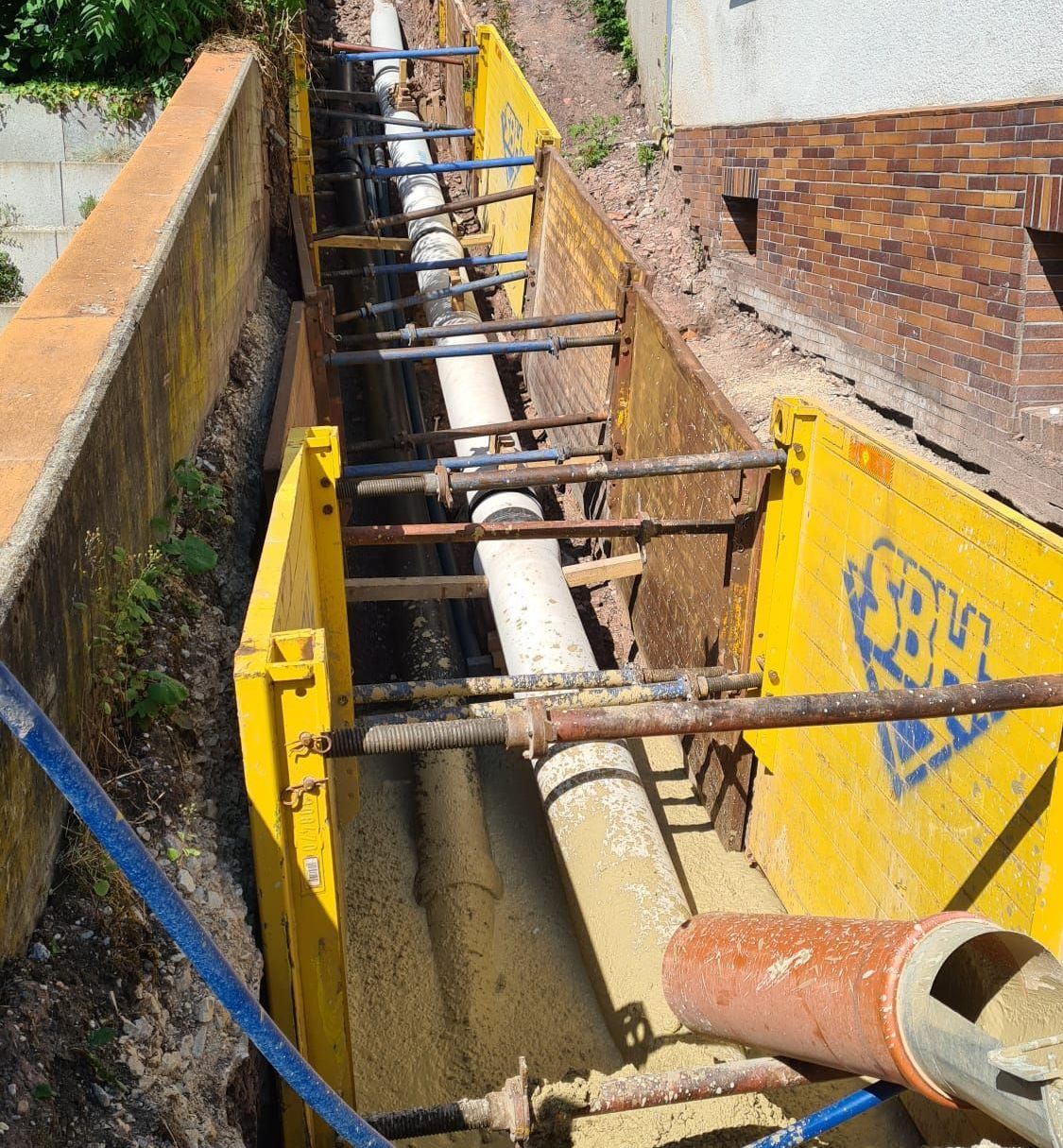

BV: Erneuerung der Versorgungsinfrastruktur in Ansbach
Herausforderung: Schonung der historischen Gebäudesubstanz. (Viele denkmalgeschützte Gebäude im innerstädtischen Bereich wurden auf Eichenpfählen gegründet.) Vorgabe der Auftraggeber: Erschütterungsfreies Bauen beim Aushub,einbringen des Verbaus, sowie der Verfüllung. Wiedereinbau des vorhandenen, meist bindigen Bodens.
Lösung:
Herstellung der Leitungszone und der Rohrgrabenrückverfüllung bis Unterkante Frostschutzschicht mit ZFSV*. Dieser wurde am Rohrgraben mit der RM 10plus gemischt. Der benötigte Boden dafür stammte aus dem gewonnenen Aushub.

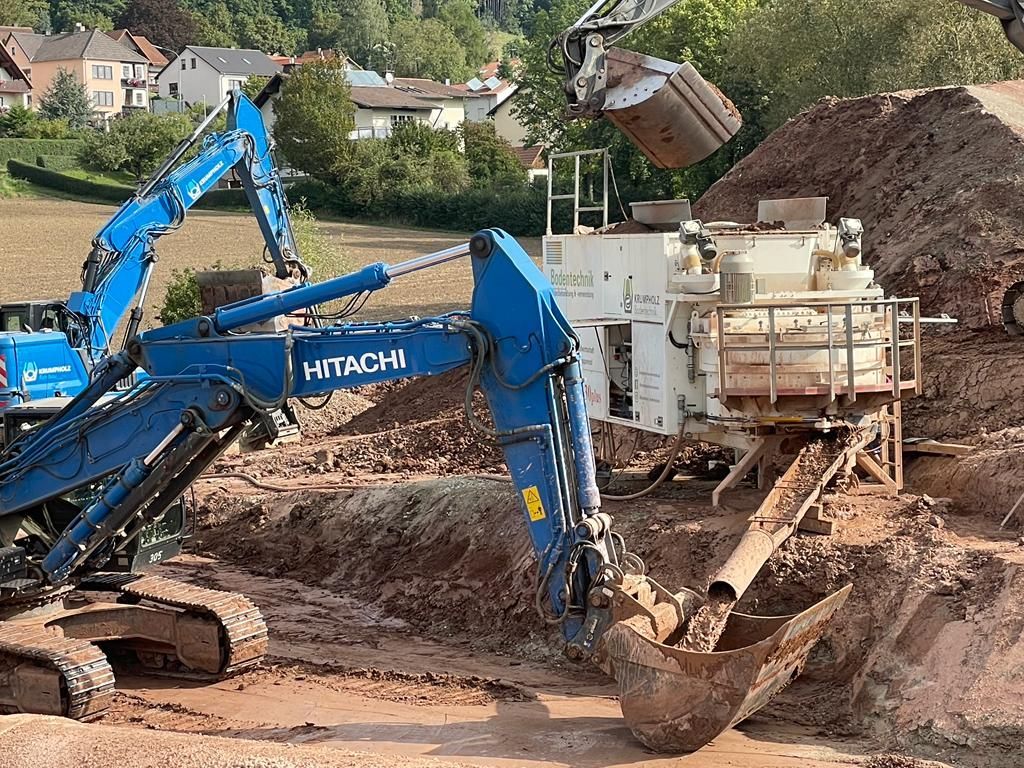

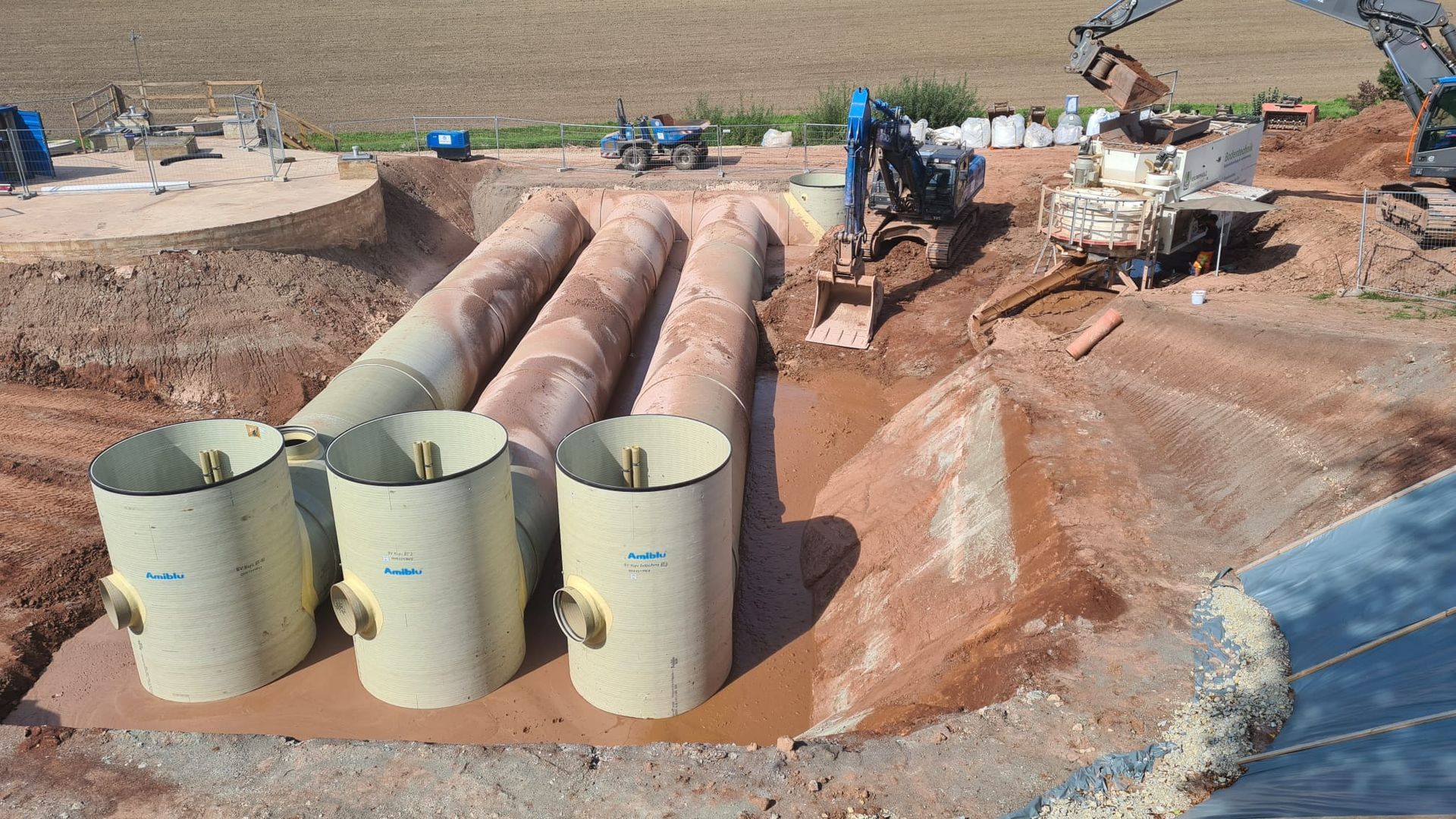

BV: PW und RÜB Schmölz
Herausforderung: Aufbereitung des vorhandenen, extrem trockenen, bindigen Bodens. Dieser sollte als geeigneter Baustoff für die Rohrleitungszone dienen. Ziel war es, über 1.000 m3 Aushub (der ansonsten als Abfall entsorgt würde) wieder einzubauen!
Die Vorgaben des Rohrherstellers und der Rohrstatik sind einzuhalten.
Lösung:
Mischen des Bodens zum ZFSV* nach einer speziell dafür erstellten Rezeptur, gleichzeitig einer dafür angepassten Mischabfolge die den Herausforderungen des Bodens gerecht wurde. Gemischt wurde mit der CM 30plus am Baugrubenrand und der ZFSV* mit dem Baggerlöffel verteilt.
Die Vorgaben des Rohrherstellers und der Rohrstatik wurden eingehalten.

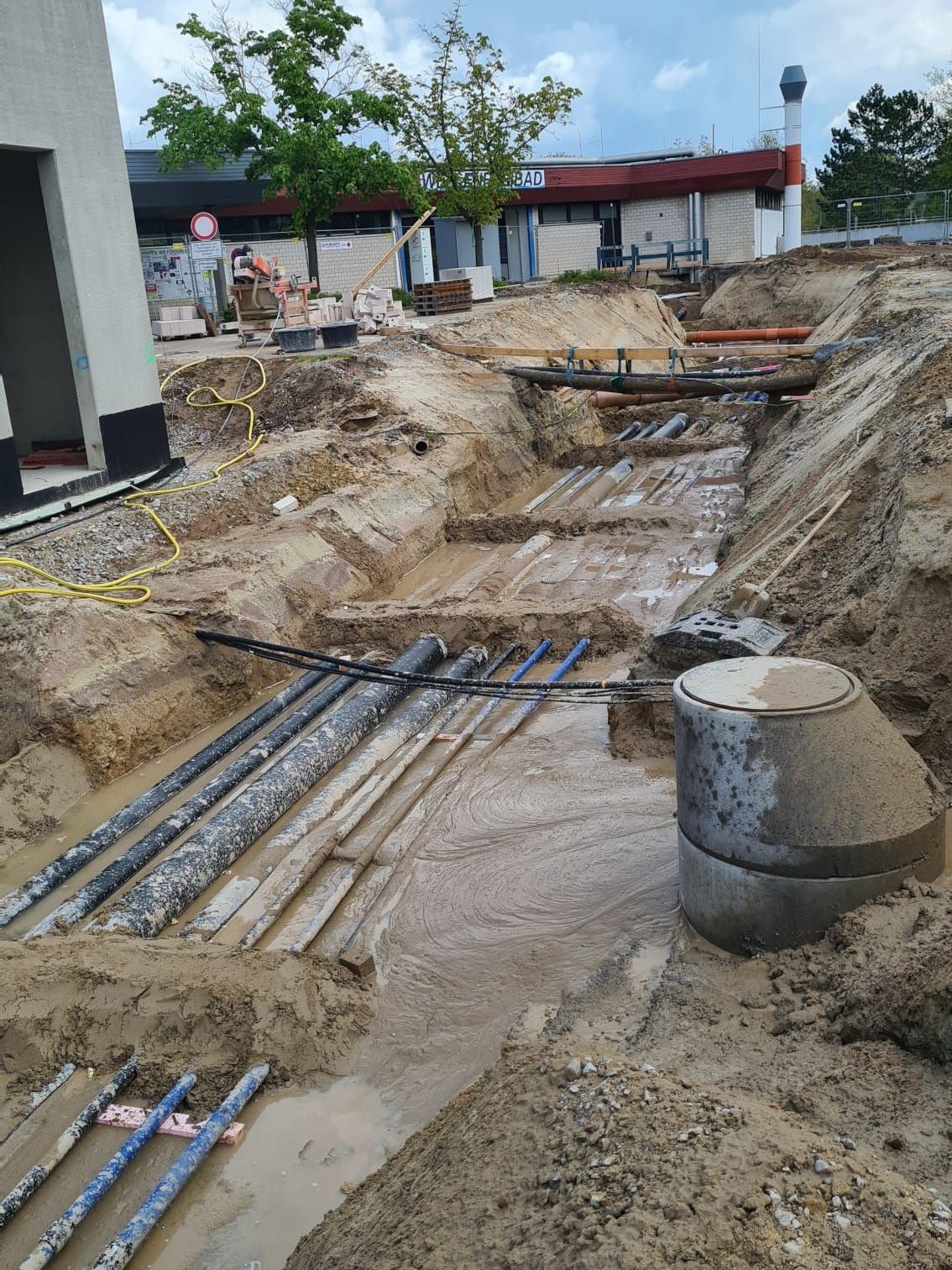

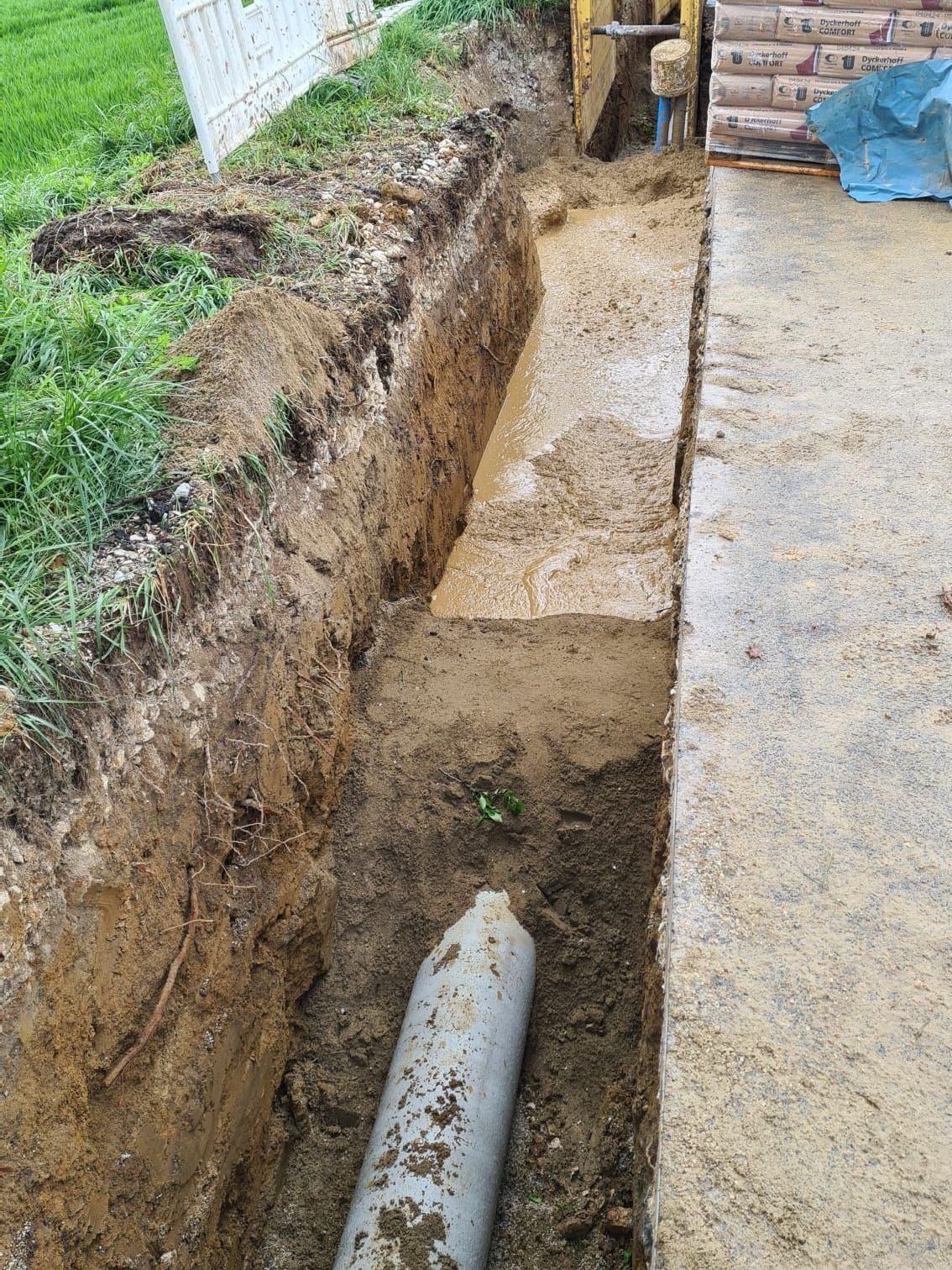

BV: Höchstadt an der Aisch
Herausforderung: Verfüllung der Leitungszonen und des Rohrgrabens für unterschiedlichste Sparten innerhalb von zwei Tagen. Am darauf folgenden Wochenende sollte ein Teil des überbauten Rohrgrabens der Zieleinlauf eines Marathons sein. Die Vorgaben der Rohrhersteller und der Rohrstatiken sind einzuhalten.
Lösung:
Mischen eines ZFSV* der Konsistenzen kp und kf am Rohrgraben mit der CM 30plus. Gemischt wurde mit einen steinfreien Grubensand.
Die Leitungen wurden mittels Haltebänke (kp) gegen aufschwimmen gesichert. Am folgenden Tag konnte die Leitungszone und der Rohrgraben verfüllt werden. Der Marathonlauf konnte wie geplant auch stattfinden.
BV: WV Stublang - Loffeld
Herausforderung: Verlegung einer ZM GGG Wasserleitung DN 300 in einem Wirtschaftsweg ohne seitl. Baufeld. Vorgabe: Vorhandenen bindigen Boden aufbereiten und wieder einbauen.
Lösung:
Der separierte Aushub wurde mit der RM 10plus am Rohrgaben zum ZFSV* gemischt und in der Leitungszone, sowie der Rohrgrabenverfüllung bis UK FS eingebaut. Die GGG Leitung wurde mittels Haltebänke aus kp Material gegen aufschwimmen gesichert.

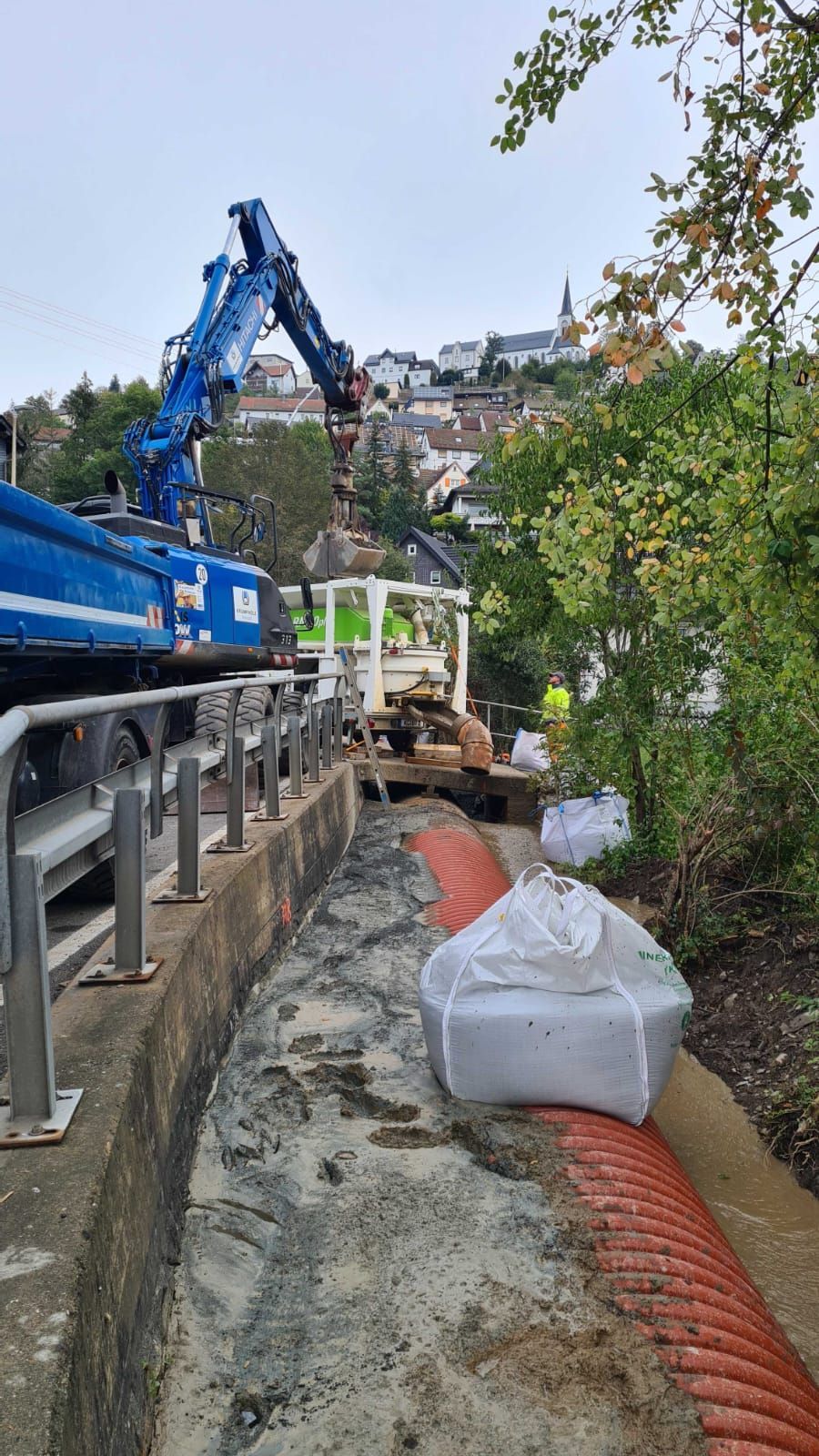

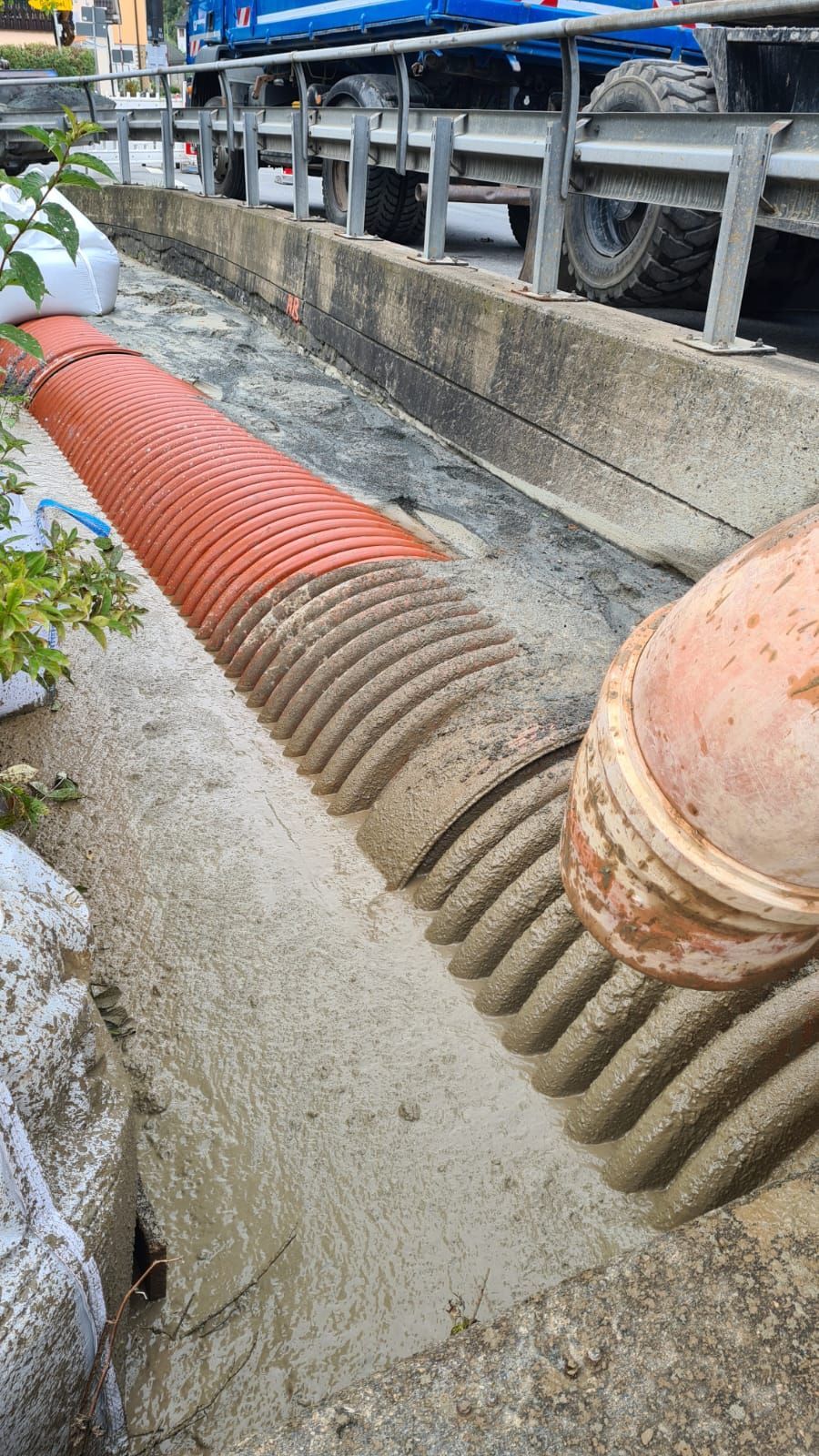

BV: Bachverrohrung Wilhelmsthal
Herausforderung: Verrohrung eines Seitenzulaufes des Grümpelbaches entlang best. Stützmauern und best. Grundstücksgrenzen mittels Stahlrohren und PP Mega Rohren DN 1200. Unterquerung von Grundstückszufahrten.
Lösung:
Die auf eine maximale Grabenbreite von 1,30 -1,80 m eingebauten Rohre aus Stahl DN 1200 und PP Mega Rohr da 1400 wurden mit ZFSV* umhüllt. Gemischt wurde mit der RM 10plus direkt in den Graben. Die Leitungen wurden mittels Auflast gegen aufschwimmen gesichert.

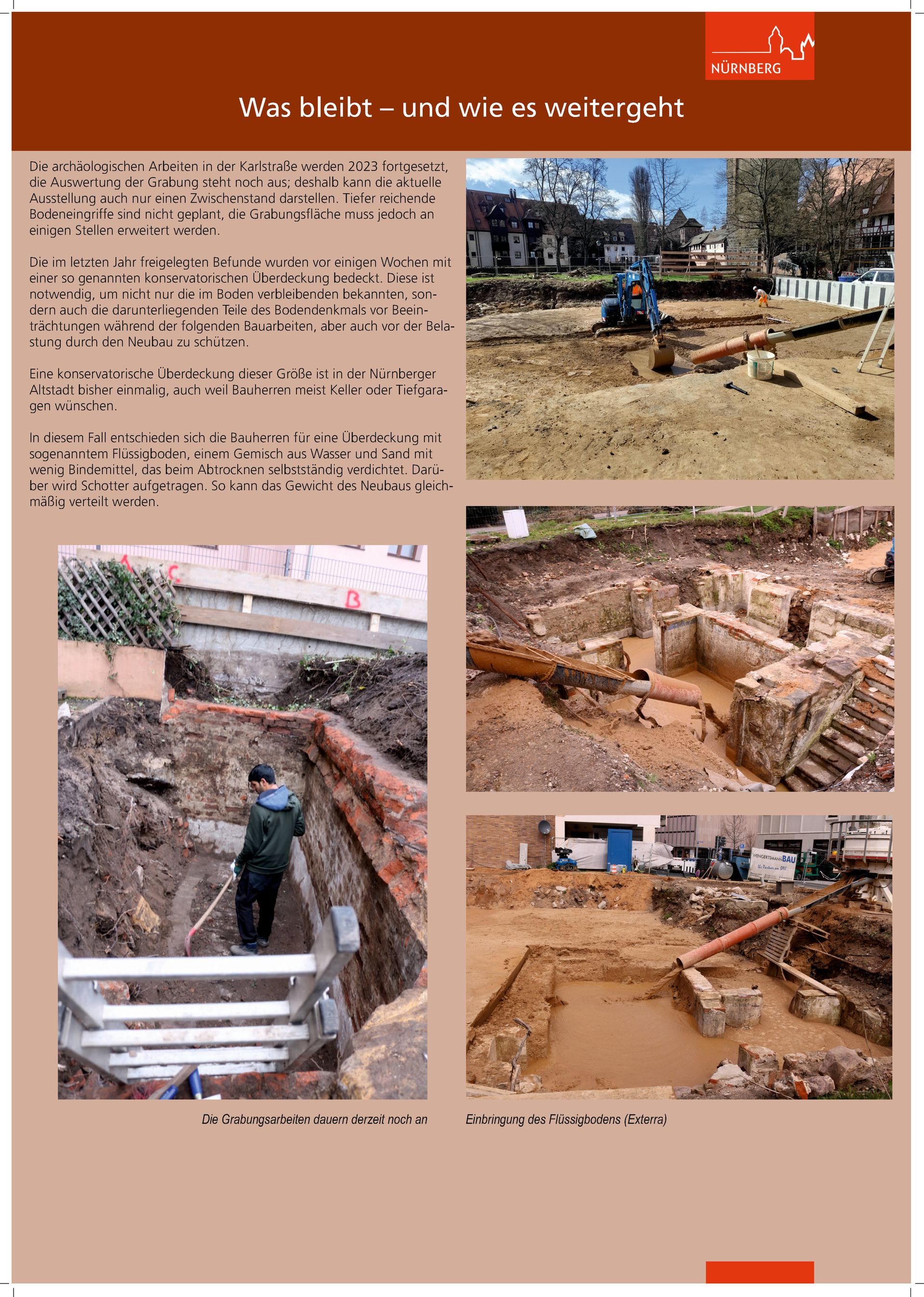

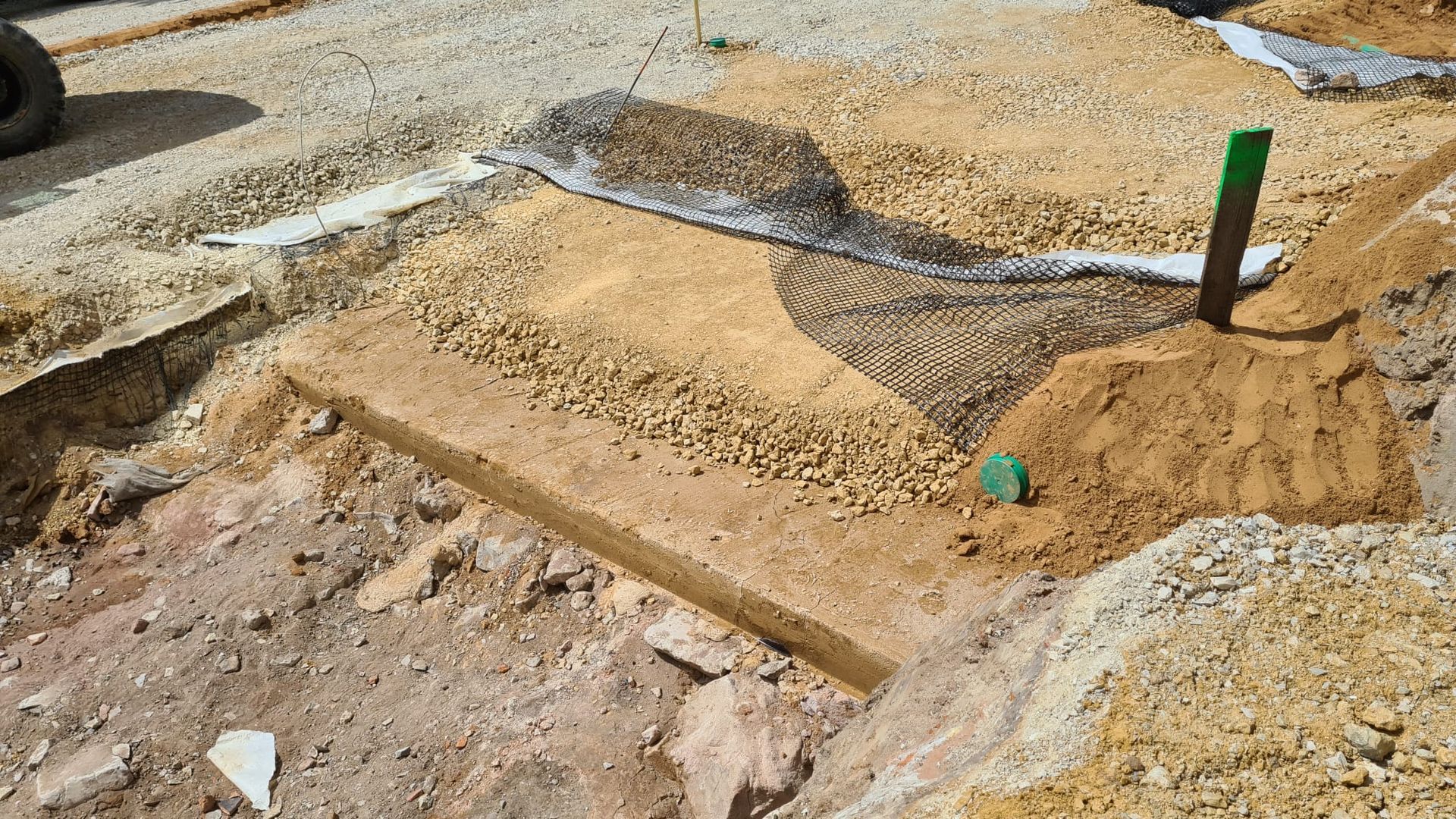

BV: Neuapostolische Kirche im Herzen von Nürnberg
Herausforderung: Schutz und Erhaltung archäologisch wertvoller Funde.
Vorgabe: Die Struktur der Funde darf beim Einbau der Überdeckung nicht zerstört werden (d.h., einbringen der ersten Schicht ohne statischer Verdichtung!). Die eingebrachte Schutzschicht darf keine feste Verbindung mit den Baudenkmälern eingehen und soll auch nach Jahrzehnten wieder leicht lösbar sein. Beton in jeglicher Festigkeit und Konsistenz erfüllt diese speziell geforderten Aufgaben nicht.
Lösung:

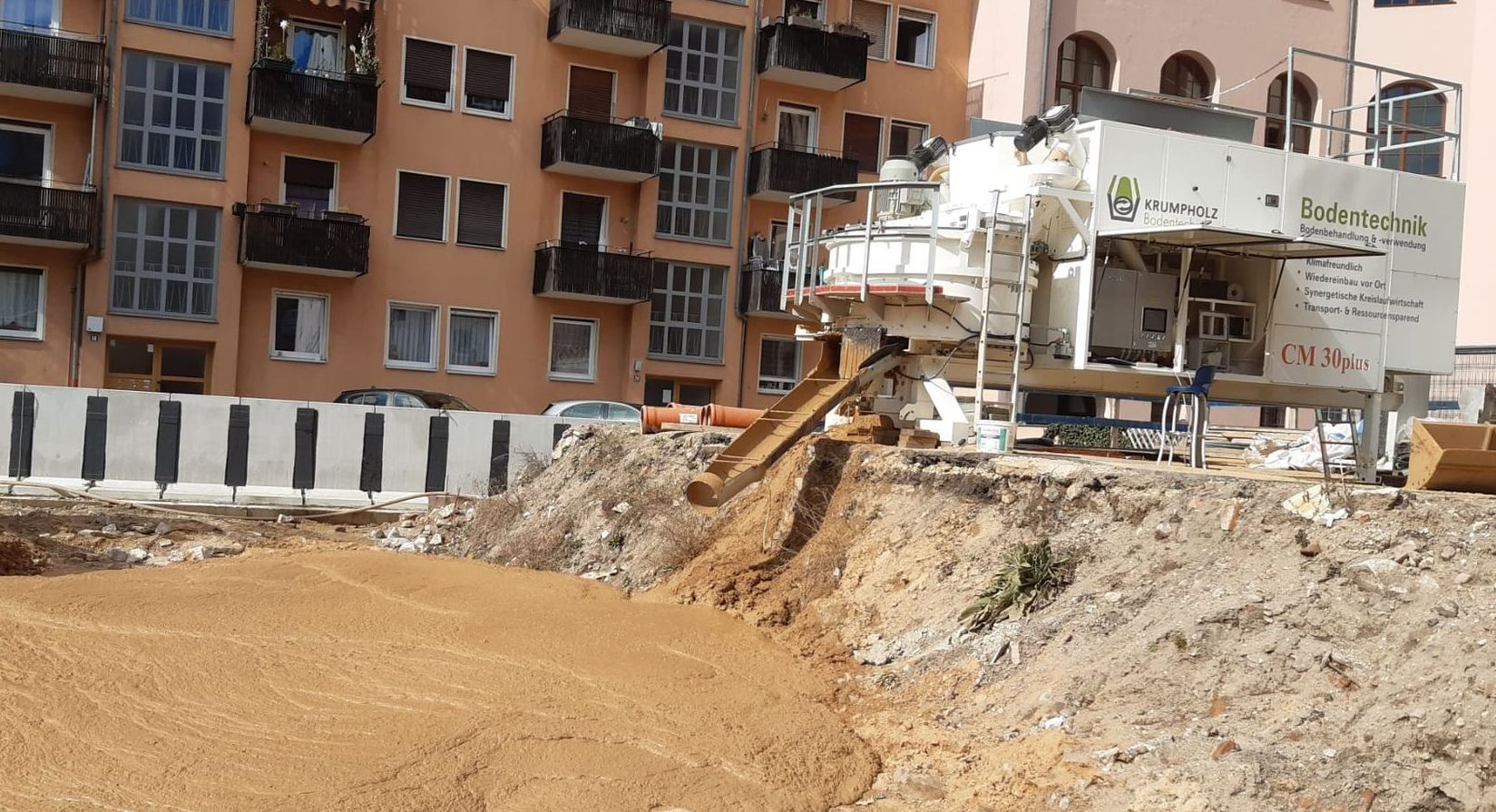

Überdeckung der Funde mit ca. 600 m3 ZFSV*. Dieser wurde am Baugrubenrand mit der CM 30plus nach einer speziell für diese Aufgabe hergestellten Rezeptur gemischt.
Als Boden wurde Grubensand aus dem Nürnberger Umland genutzt.
*ZFSV = zeitweise fließfähige selbstverdichtende Verfüllbaustoffe.
Hergestellt nach den Hinweisen der FGSV (Forschungsgesellschaft für Straßen- und Verkehrswesen; Arbeitsgruppe Erd- und Grundbau).
